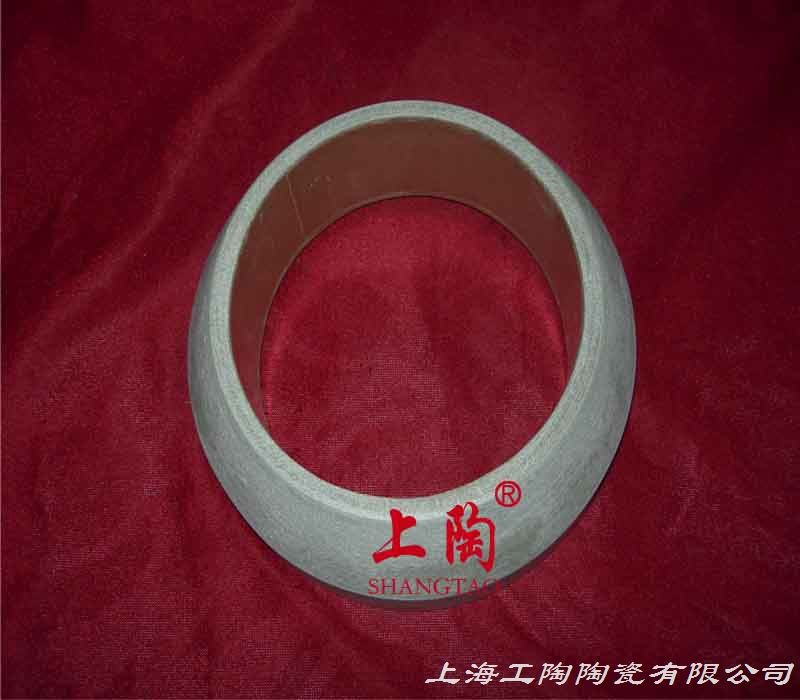

云母圈
2013-09-04 11:10

云母圈

产品描述:

上海工陶陶瓷有限公司(Gongtao)是中国最领先和先进的集设计、制造和营销的高科技陶瓷材料公司之一。品牌“上陶-SHANGTAO”成立超过20年。我们专注于氧化铝产品,氧化锆产品,氧化镁产品,有机硅氮化物产品和铝氮化物产品。我们已经开发出先进的技能和技术。我们的产品被广泛应用于电力,信息,电力,汽车和其他领域。

工业陶瓷:氧化铝陶瓷,氧化锆陶瓷,钛氧化物陶瓷,碳化硅陶瓷,氧化硅陶瓷,特种陶瓷,高频陶瓷,莫来石陶瓷,日用陶瓷,耐火陶瓷,电子陶瓷,纺织陶瓷,高纯度的氧化铝坩埚,电气陶瓷等

上海工陶陶瓷有限公司(Gongtao)严格遵守ISO9001质量管理体系。我们的产品广泛用于航空航天,矿山机械,电梯,电力,造纸,实验室,有色金属加工,电子加工,纺织机械等行业,SHANGTAO提供批发和零售,欢迎您的光临!


产品图片:

云母管
产 品 介 绍
一、特性及用途
云母管是采用优质白云母纸或金云母纸配以适当的高性能有机硅胶经粘结卷合烘焙加工而成的硬质管状绝缘材料。它具有良好的电气绝缘性能和较高的机械强度,适用而钢铁、冶金等高温电炉以及各种电器、电机、电冶炉等设备中的电极棒或出线套管耐高温绝缘。

相对于传统的陶瓷管,云母管具有壁厚与椭圆度容易控制,放电均匀,不易破碎等特点,是部分陶瓷管的理想替代品。我厂制作的云母管表面光滑、尺寸误差小、圆整性好、强度高著称,具有耐温高、强度高、精度高等优点,我们可以按图纸为客户加工任何高难度的云母管产品。

二、规格
云母管分为白云母管和金云母管耐温800-1000℃。 我厂制作的云母管长度在10-1000mm之间,内径为8-300mm,质量稳定,可根据用户提供的图纸制作特种规格的云母管。(例于开槽,粘结等)。

, 特种规格云母管可来样来图加工。


四、内外径偏差 (mm)

标称内径 内径偏差 外径偏差
<10 ±0.3 ±0.4
10-20 ±0.4 ±0.5
21-50 ±0.5 ±0.7
51-100 ±0.6 ±1.0
101-200 ±0.8 ±1.2
201-300 ±1.0 ±1.5

云母

白云母

金云母

检测方法

云母含量%

90

90

IEC371

胶含量%

10

10

IEC371

密度 g/cm3

2.15

2.15

IEC371

耐温性能

持续耐温

550

750

间歇耐温

800

1000

抗弯强度N/mm2

>200

>150

GB/T5019

吸水率 %

<0.5

<0.5

GB/T5019

介电强度KV/mm

>20

>20

IEC243

抗电阻性能

23 ohm.cm

>1017

>1017

IEC93

500 ohm.cm

>1012

>1012

IEC93

热失重

at 500 %

<1

<1

IEC371

at 700%

<2

IEC371





云母冲件/云母深加工件

可根据客户需要,进行设计、开模、制造、加工各类云母成型件、垫片等。
若异型件厚度在2mm内的,可用冲床加工成型。若异型厚度超过2mm的,需用锯、铣、车、钻等手段加工成型。

云母管
云母管是采用云母纸,配以适当胶粘剂,经粘结卷合加工而成的硬质管状绝缘材料。它具有良好电器绝缘性能和较高的机械强度,适用于电器、电机、电冶炉等设备的电极棒或出线套管绝缘。
 云母管采用机械生产,并用电子测量装置进行数据监控,产品具有内外壁光滑,圆整性、匀称性好,强度高、致密性好,最大密度高达2.0g/cm3
云母管长度为10-1000mm,内径尺寸为8-300mm
公差标准:一般情况下,我们按内径上公差,外径负公差的标准进行生产。根据客户要求, 可将公差控制在0.2mm以内。

云母管公差标准

云母管径
(mm)

内径允许公差
(mm)

外径允许公差
(mm)

 <10

±0.3

±0.4

 10-20

±0.4

±0.5

 21-50

±0.5

±0.7

 51-100

±0.6

±1.0

 101-200

±0.8

±1.2

 201-300

±1.0

±1.5



云母板 Mica Plate TEL13901740786

产品代号

Type

白云母硬板

HP5

Muscovite

plate

金云母硬板

HP5(J)

Phlogopite

plate

白云母软板

HP5(R)

Muscovite

flexible plate

金云母软板

HP5(JR)

Phlogopite

flexible plate

粘合剂

Binder

有机硅树脂

silicon resin

云母含量

Mica content

≥90%

胶含量

Binder content

≤10%

厚度(mm)

Thickness(mm)

0.10-2.0

0.10-2.0

0.10-2.0

0.10-2.0

厚度误差(mm)

Thickness

tolerance(mm)

平均

(Average)

±0.02-±0.05

±0.02-±0.05

±0.02-±0.25

±0.02-±0.25

各点

(Individual)

±0.05-±0.08

±.05-±0.08

±0.04-±0.06

±0.04-±0.06

密度(g/cm2)

Density

1.6-2.2

1.6-2.2

1.6-2.2

1.6-2.2

加热减度(%)

Heat loss at 500 %

≤1.00

≤0.60

≤2.00

≤2.00

弯曲强度(kgf/mm2)

Flexural strength(kgf/mm2)

≥18

≥16





击穿电压(KV/mm)

Dielectric strength(KV/mm)

>20

>18

>15

>15

高温绝缘电阻(MΩ)

Insulation resistance(MΩ)

200-600

100-600





长期工作温度

Long run work temperature

500

800

500

800

标准尺寸

Standard size

1000 ×600  1000×1200  1000×2400



测试标准

Standard reference

GB5019-85, IEC371

厚度0.2毫米云母板的击穿电压另行商定,Thickness0.2mm,Dielectric strength will discuss.
